CPUファンをヒートシ - 自作ＰＣ＠ふたば

画像ファイル名：1759411355200.jpg-(1153870 B)

無題Name名無し25/10/02(木)22:22:35 IP:106.154.*(au-net.ne.jp)No.658405+ 26年8月頃消えます

CPUファンをヒートシンクに変な金具で留めるシステムそろそろやめてほしい
グラボとヒートシンクの間のｍ２交換しようと思ったら
塞がってて手が入らない
グラボ外そうにもヒートシンク邪魔でラッチを下げられない
ヒートシンク外そうにもネジがファンの下にあるから回せない
ファン外そうにも金具硬くて外せない
設計した奴ばらす事も考えて設計して

削除された記事が5件あります.見る

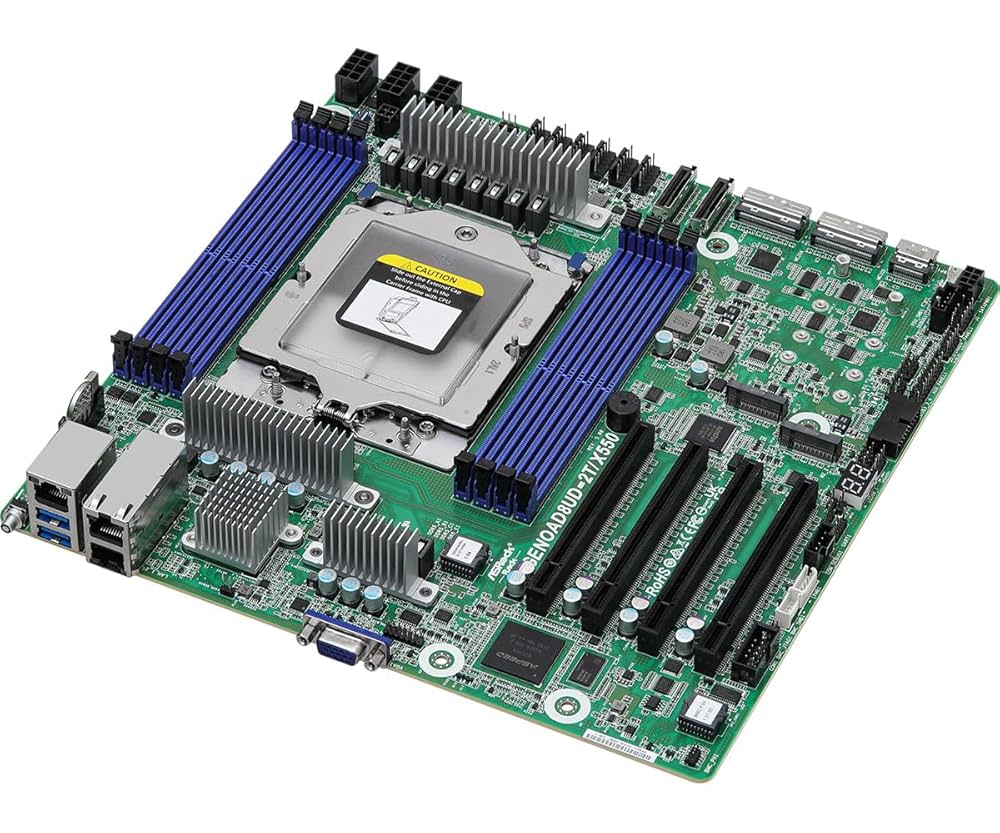

…	1無題Name名無し 25/10/03(金)20:46:56 IP:126.8.*(bbtec.net)No.658407+ 1759492016279.jpg-(135689 B) まあ頻繁に交換する前提じゃないしサーバーの方が上からネジ止めで簡単シンプル

…	2無題Name名無し 25/10/03(金)22:00:10 IP:117.18.*(icn-tv.ne.jp)No.658408+ 書き込みをした人によって削除されました

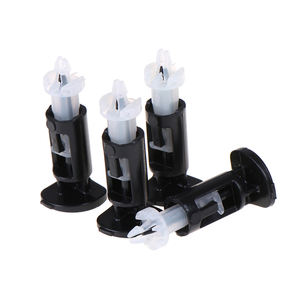

…	3無題Name名無し 25/10/03(金)22:01:49 IP:117.18.*(icn-tv.ne.jp)No.658409そうだねx2 1759496509565.jpg-(12741 B) そういやねじ止めでいいのになんで手で脱着できる複雑な仕組みをわざわざ作るんだろう？

…	4無題Name名無し 25/10/03(金)22:15:14 IP:106.73.*(enabler.ne.jp)No.658410+ そもそも最近の空冷クーラが大きすぎるのが原因であって、ファン固定方法はかならずしも関係はないのでは。干渉しやすいPCIe x16スロットのラッチはマザボ右端付近に解除ボタンを延長してある製品も最近はあるね。頻繁に弄る人は、CPU周辺空間確保のために簡易水冷にする、という考え方もありうるかもしれない。

…	5無題Name名無し 25/10/04(土)09:28:18 IP:126.4.*(bbtec.net)No.658411+ ノートPCなら無問題

…	6無題Name名無し 25/10/04(土)10:40:48 IP:121.81.*(eonet.ne.jp)No.658412+ トップフロー使えばええやろ

…	7無題Name名無し 25/10/04(土)13:49:26 IP:180.20.*(ocn.ne.jp)No.658413そうだねx4 >そういやねじ止めでいいのにネジだと馬鹿力でしめてCPUや基板壊すやつがいるから

…	8無題Name名無し 25/10/04(土)18:57:07 IP:112.69.*(eonet.ne.jp)No.658414+ 10年近く前にその企業に勤めていた親戚は、中国系アメリカ人ばかりが勤めているのに嫌気がさして辞めた。Sバンクのトップはしょっ中視察にやって来ていたが、いつも20代のかわいい秘書を複数人連れて来ていて、そんな仕事を全くしない秘書達の世話をさせられる現地社員は、いつもウンザリしていたhttps://www.youtube.com/watch?v=pYi0qcPKttA&t=161s

…	9無題Name名無し 25/10/05(日)11:57:39 IP:131.129.*(asahi-net.or.jp)No.658417+ CPUクーラー外すにはグラボ外さなくてはいけない、グラボ抜く為にラッチ解除するには、CPUクーラー外さなければいけない。両方つけると、互いに干渉して外せなくなる、だからPCIeのラッチを破壊し無効にした。正直、あのラッチって必要？

…

10無題Name名無し 25/10/05(日)14:57:00 IP:123.1.*(commufa.jp)No.658418+

>正直、あのラッチって必要？
HDDやFANといった振動源があるから、緩み・抜け対策だろうけど
振動がなかったり、重力で勝手に抜けるとかの置き方・レイアウトじゃなければラッチがなくてもいいんじゃね

ラッチがかかったまま、破壊してしまうよりはマシかも
https://bbs.kakaku.com/bbs/K0001172561/SortID=23353673/

まぁ手放す時は訳あり品として、値が付かなくなるかも知れないけど
別にそういう事を気にするような使い方じゃないんでしょ

…	11無題Name名無し 25/10/05(日)16:01:17 IP:49.156.*(icn-tv.ne.jp)No.658419そうだねx1 >正直、あのラッチって必要？ビデオカードは消費電力が高くて使用中抜けると危険なのでスロットにラッチがついてるそうだ AGP時代からそう

…	12無題Name名無し 25/10/06(月)09:52:19 IP:14.9.*(enabler.ne.jp)No.658425+ >No.658409 そのパーツを使うのはCPUファン共鳴現象による被害を抑えるケースファンやファンレス機はネジ止め

…	13無題Name名無し 25/10/06(月)11:13:39 IP:153.139.*(ocn.ne.jp)No.658426+ ATではなく改良されたとはいえ ATXはまだ、横置きPCが多かった時代から使ってるレイアウトみたいなもんだから今みたいな、くっそでかくてくっそ重いグラボとか一切考慮してないもんな

…	14無題Name名無し 25/10/06(月)22:00:41 IP:106.73.*(enabler.ne.jp)No.658428+ 1759755641443.png-(35860 B) カード後端にケースとかみ合うブラケットがつく、Full length(だっけ?) っていう大型カード向け仕様はPCIやAGPにもあったね。 PCI expressの規格書だと~3スロの厚いカードについても触れられてた記憶。たまにPCI expressコネクタの下側に爪生えてるやつがあるけど、あそこにひっかけるクリップみたいなのも構想はされてたらしい。

…	15無題Name名無し 25/10/06(月)23:11:39 IP:120.75.*(nuro.jp)No.658429+ 1759759899357.webp-(14730 B) 爪が折れた拍子に足スッポン

…	16無題Name名無し 25/10/07(火)00:19:19 IP:124.100.*(ocn.ne.jp)No.658430+ >カード後端にケースとかみ合うブラケットがつく、Full length(だっけ?) >っていう大型カード向け仕様はPCIやAGPにもあったね。業務で使っていたSCSIカードがその形式でしたカード本体に拡張キャッシュボード追加＋スペーサーみたいな形でしたが

…	17無題Name名無し 25/10/07(火)12:35:11 IP:123.1.*(commufa.jp)No.658432+ 1759808111742.jpg-(23100 B) >ビデオカードは消費電力が高くて使用中抜けると危険なのでスロットにラッチがついてるそうだ >AGP時代からそう AGPの端子は、抜けなくても抜けかかっているだけでショートするという悪魔のような仕様だったらしいね

…	18無題Name名無し 25/10/07(火)19:40:26 IP:112.69.*(eonet.ne.jp)No.658433+ スレッドを立てた人によって削除されました https://www.youtube.com/shorts/Xc8oGd_y80A

…	19無題Name名無し 25/10/08(水)20:51:50 IP:180.20.*(ocn.ne.jp)No.658436+ >AGPの端子は、抜けなくても抜けかかっているだけでショートするという奥の端子のメッキの引き出し線がジャマなんだよね

…	20無題Name名無し 25/10/08(水)22:46:33 IP:112.69.*(eonet.ne.jp)No.658437+ スレッドを立てた人によって削除されました https://www.youtube.com/watch?v=1VX3jNJmbcI&t=17s

…	21無題Name名無し 25/10/15(水)19:45:49 IP:106.154.*(au-net.ne.jp)No.658451+ 1760525149142.jpg-(282059 B) あとこれの規格考えた奴もアホかとハードオフでジャンクｐｃ買うとここのピンが高確率でグニャってる一回刺して抜こうとすると樹脂の黒い枠が一緒にくっついてくるなんなんだよ

…

22無題Name名無し 25/10/15(水)21:05:01 IP:42.126.*(t-com.ne.jp)No.658452+

米英仏・中露を筆頭とする国連と国際社会はついつい最近まで「ガラケー」のとおりで、敗戦国身日本人には、デジタル通信・デジタル処理の技術を提供してきておらず、「このカテの「自作」という言葉・表現」も、論理と理論の違いが判らないまんま、部品集め自慢をしとるダケご様子です。
「自作」っていう日本語または漢文でも、論理的には「創る・作る」でありますから、アンタたち、何も生み出しておらず、万人・他人・世間社会に対して、造れてもおらん自己満足なオナニー・マスターベーションの相談相手を探している・発信・発射しているダケのご様子かと…

入手しました♪→でも不具合が…→どうしたら良い？
あのね、こんなのは国産自動車でも海外自働車を自分自身で入手しておいて、ウマく運転できない等と言っとるダケで、こんなの何で製造メーカーに問合せするコトができないんだ？
ヤっぱり、敗戦国民家族・親子の卑屈なまんまなのか？
「創り・作った・造った」メーカに問い合わせる常識さえ欠如しているヤツってば、異常者たろ。

…

23無題Name名無し 25/10/16(木)09:45:45 IP:14.13.*(enabler.ne.jp)No.658453そうだねx1

>あとこれの規格考えた奴もアホかと
EIAJで規格は決まってるはずやが、何回も抜き差しすることは考えてないからなあ
一応有名どころでは500回抜き差しで接触抵抗と破損、ゆるみがないことになっとる
ただこんなの中国製なんでそんな試験すらやってないやろ
規格、ちゅうのは国力を測る源泉やで
伊達に中国製がしょっちゅうトラブル起こしてるわけやない

>樹脂の黒い枠が一緒にくっついてくる
理由は２つあって、一つは基板のはんだ付け(半田リフロー)の条件が悪い
要するに製造時の加熱温度が高すぎて樹脂の劣化を招いている
もう一つの理由はそもそも樹脂の耐熱温度がリフロー温度に耐えれないw
さすがにこれはないと思うが中国製は何でもアリやから

…	24無題Name名無し 25/10/16(木)21:19:25 IP:106.154.*(au-net.ne.jp)No.658454+ そんな小難しい理由じゃない単にピンの数だけ穴開けたワクがピンに刺さってるだけエイスースやアスロックですら何の工夫も無くただ刺さってるだけ USB３．０引っこ抜いたときにワク迄くっついてきてこれをマザーボードのピンにハメなおしてる時間ほど無駄なことは無い

…	25無題Name名無し 25/10/18(土)05:13:22 IP:14.13.*(enabler.ne.jp)No.658459+ >単にピンの数だけ穴開けたワクがピンに刺さってるだけだから半田リフロー温度が問題になる熱可塑樹脂は耐熱温度に近づくと柔らかくなってくるご指摘通りワクがピンに刺さってるだけなんで、リフロー熱はピンからワクに伝わり接触固定部分の固着強度が下がってくるのよそういえばワクを引っ張るとスーッと抜けてしまうヴォケコネクタも遭遇したことがあるこんなのはもう論外

…	26無題Name名無し 25/10/18(土)08:16:34 IP:106.73.*(enabler.ne.jp)No.658460+ 1760742994878.jpg-(99361 B) ボックスヘッダのボックスって大抵ケーブル側とボックスはかみ合ったりしない、ただのピンずれ防止ガイドな感じだよね? だけど、USB3.0はケーブル側とボックスを引っ掛ける突起がある物がある気がするから、抜く時にボックス側も引っ張られやすいってのもある? USB3.0のはよくあるボックスヘッダとは別の規格なのかな......

…	27無題Name名無し 25/10/18(土)08:59:31 IP:14.11.*(enabler.ne.jp)No.658462+ >一回刺して抜こうとすると樹脂の黒い枠が一緒にくっついてくる抜けた段階で接着剤で固定しちゃいかんの？

…	28無題Name名無し 25/10/18(土)13:37:44 IP:14.9.*(enabler.ne.jp)No.658463+ 書き込みをした人によって削除されました

…	29無題Name名無し 25/10/18(土)13:38:43 IP:14.9.*(enabler.ne.jp)No.658464+ >No.658405 上手く嵌まらないと破損の原因になるこれ安いパーツで高い方の部品を壊しそうになる

…	30無題Name名無し 25/10/18(土)15:47:04 IP:14.9.*(enabler.ne.jp)No.658465+ 書き込みをした人によって削除されました

…	31無題Name名無し 25/10/18(土)15:51:07 IP:14.9.*(enabler.ne.jp)No.658466+ ヒートシンクによって放熱された熱を空間に放置すると同じヒートシンクがその熱をまた回収すると言ってるのがいたんだが熱力学も知らないんだろうか
